UV-indeksi

Alla olevissa kuvissa näkyy UV-indeksi viikon ja kuukauden ajalta. Mittaus suoritetaan minuutin välein ja tallennetaan tietokantaan. Noin tunnin välein päivittyvät kuvat piirretään viiden minuutin keskiarvoista.

UV mittaus perustuu UVM30A anturiin, joka on liitetty Arduino mikrokontrolleriin. Arduino on varustettu Etherhet liitännällä ja se lähettää mittaustulokset 10 sec välein lähiverkkoon UDP sanomina. Windows palvelin tallentaa mittaustulokset minuutin välein MySQL tietokantaan, josta edelleen päivitetään kuvat 10 min välein. Kuvissa näytetään mittauksista 10 min keskiarvot. Alla on tietoja UV anturin ominaisuuksista.

Electrical Characteristics Value
Wavelength detection 200-370nm
Input Voltage DC 3-5V
Output Voltage (Corresponds to UVI) DC 0-1V
Accuracy +/- 1 UVI
Working current Max <0.1mA
Working environment -20C to 85C
Repsonse time < 0.5 sec
Dimensions 9mmx9mmx10mm

UV-indeksi UV-säteilyn voimakkuus
0 - 2 Heikko
3 - 5 Kohtalainen: suojaamistarve alkaa
6 - 7 Voimakas
8 - 10 Hyvin voimakas
11 + Äärimmäisen voimakas

UV-indeksin arvo 0 tarkoittaa, ettei säteilyä ole lainkaan. Auringolta on syytä suojautua kun UV-indeksi ylittää arvon 3. UVI 3 toteutuu Etelä-Suomessa toukokuusta elokuuhun, kauniina keskikesän päivänä peräti seitsemän tunnin ajan eli klo 10 - 17.

UV-indeksi viikon ajalta

UV-indeksi kuukauden ajalta

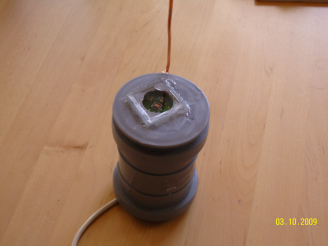

UV Indeksin mittaus aloitettiin HobbyBoardsin UV Index Meter laitteella, joka osoittautui suunnittelultaan ja toteutukseltaan lähes sudeksi. Valmistaja on nyttemmin vetänyt tuotteen pois markkinoilta ja toivottavasti petetyt asiakkaat ovat saaneet rahansa takaisin.
