Blitzortung salamahavainnot

Yleistä tietoa havaintojäjestelmästä (TOA, Time Of Arrival)

Havaintojärjestelmä koostuu useista käyttäjien vastaanottimista sekä yhdestä alueellisesta keskustietokoneesta. Salamat vastaanotetaan käyttäjien vastaanottimilla eri puolilla Eurooppaa ja lähetetään internetin kautta Saksaan (Euroopan alueen keskustietokone) prosessoitaviksi. Yksi havainto sisältää tarkan havaintoajan sekä vastaanottimen maantieteellisen sijainnin. Keskustietokone yhdistää useiden asemien havainnot ja laskee niiden perusteella salaman sijainnin. Salaman sijainnin määritykseen tarvitaan vähintään kuuden vastaanottimen havainnot, yhden aseman havainnosta saadaan ainoastaan etäisyys tietystä pisteestä salamaan. Mikäli havaintoja on useilta asemilta, valitaan niistä 12 parasta paikannukseen. Blitzortung.org on ei-kaupallinen vapaaehtoisten yhteisö salamoiden havannointiin ja paikannukseen. Tietojen kaupallinen käyttö on ehdottomasti kielletty.

  • Yksi vastaanotin koostuu
    • Antenni, esim. ferriittitanko- tai kehäantenni
    • VLF vahvistin (3kHz - 30kHz)
    • GPS vastaanotin 1PPS (one-pulse-per-second) ulostulolla
    • Prosessointikortti
    • hinta em. osille tulee alle 200€
    • tietokone tai vastaava kiinteällä internetyhteydellä

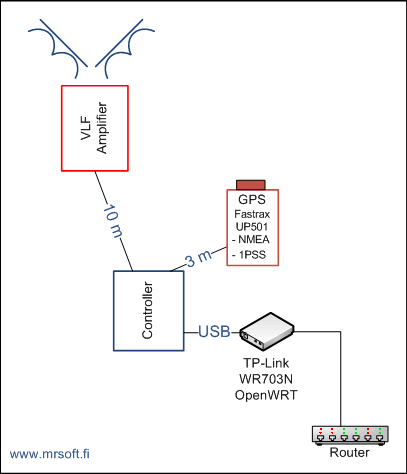

  • Oma vastaanotin
    • 2 kpl suojattua 20 cm ferriittitankoantennia katolla
    • VLF vahvistin heti antennien alapuolella
    • GPS vastaanotin Fastrax UP501, sijoitettu sisälle
    • Prosessointikortti
    • TP-Link WR703N reititin OpenWRT käyttöjärjestelmällä ja blitzortung_tracker ohjelmalla
    • kiinteä internetyhteys (ADSL)

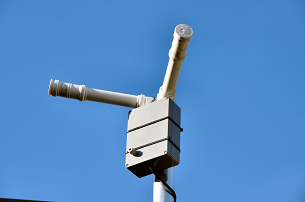

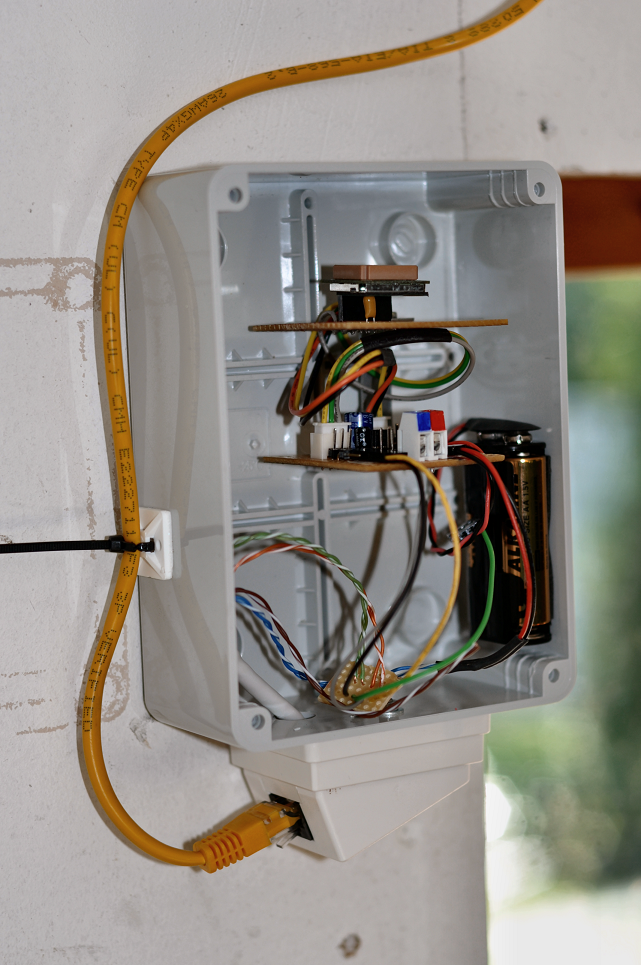

Vastaanotin Vastaanotin

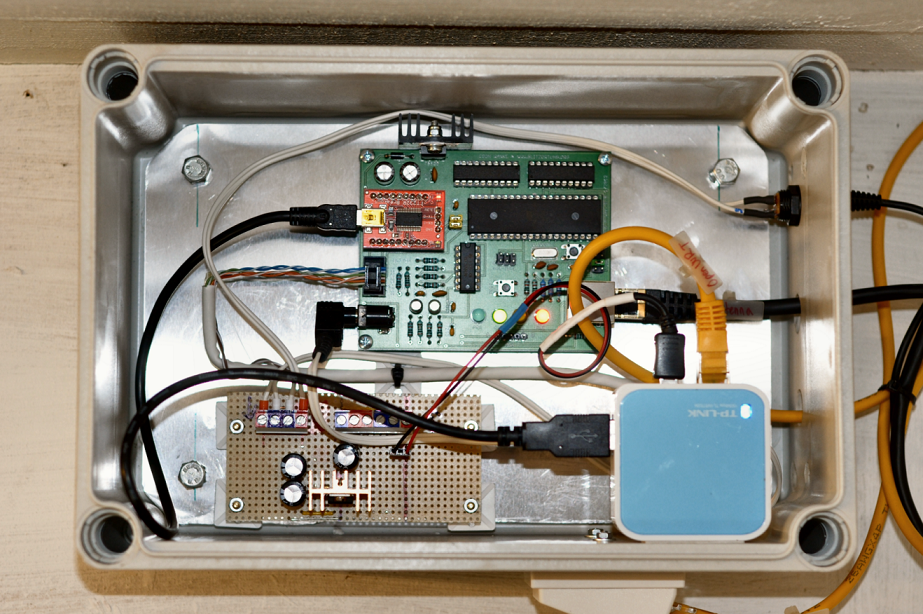

Prosessointikortti GPS UP501

Vastaanottimia on Suomessa nyt (09-2012) n. 30 kpl. Vastaanottimen paras havaintoalue on antennista riippuen 200 km - 1500 km, joten aivan lähietäisyyksiä varten ei oma vastaanotin sovellu. Liittymällä yhteisöön (vastaanottimen rakentaminen, asennus ja kytkeminen verkkoon) saa käyttöönsä järjestelmän tuottamat salamapaikannukset vaikka omille kotisivuille. Lisätietoja yhteisöstä www.blitzortung.org
