Ilmankosteus ja auringon säteily

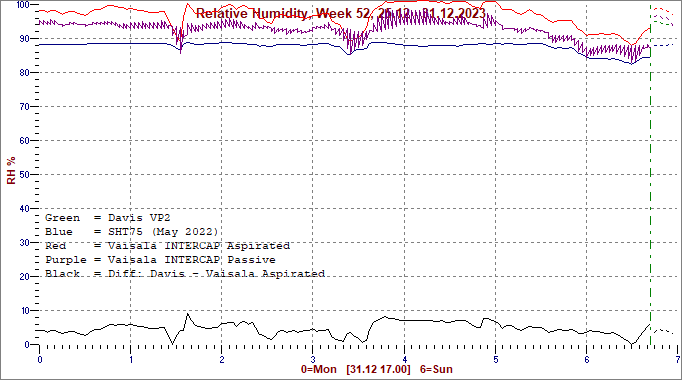

Alla olevassa kuvassa näkyy ulkoilman kosteuden sekä auringon säteilyn mittaukset kuluvalta viikolta. Arvot ovat keskiarvoja tunnin ajalta. Kuva päivittyy noin tunnin välein. Katkoviiva osoittaa edellisen viikon lukemat.

Ilman kosteus ja auringon säteily viikon ajalta
  • Sininen = Ilman suhteellinen kosteus (Relative Humidity)
  • Punainen = Auringon säteily (Solar Radiation)

Kosteuden mittaus perustuu alla olevan kuvan mukaiseen kytkentään. Anturina on käytetty HIH-3610 kosteusanturia ja se on kytketty DS2438 A/D muuntimen kautta 1-Wire väylään. Erillistä sähkösyöttöä ei ole.
Huom: HIH-3610 anturi kesti ulkona noin vuoden. Nyt se on vaihdettu uuteen malliin HIH-4000, jonka luotettavuus pitäisi olla parempi. 3610 mallin valmistus on myös lopetettu. 1-Wire Humidity Sensor

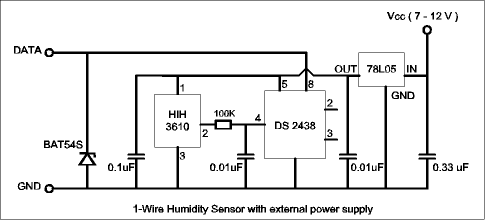

Mikäli kosteusantureita on samassa linjassa useita, voi väylän toimivuus häiriintyä ja antureita jäädä välillä lukematta. Asiaa voi tällöin parantaa järjestämällä kosteusantureille erillisen sähkönsyötön. Alla kuva kytkennästä. 1-Wire Humidity Sensor with external power supply

Auringon säteilyn mittaus perustuu alla olevan kuvan mukaiseen kytkentään. Anturina on fotodiodi CLD140 ja se on kytketty DS2438 A/D muuntimen kautta 1-Wire väylään. Erillistä sähkönsyöttöä ei ole. CLD140 fotodiodin aallonpituus on 860 nm ja avautumiskulma 140 astetta. 1-Wire Solar Radiation Sensor

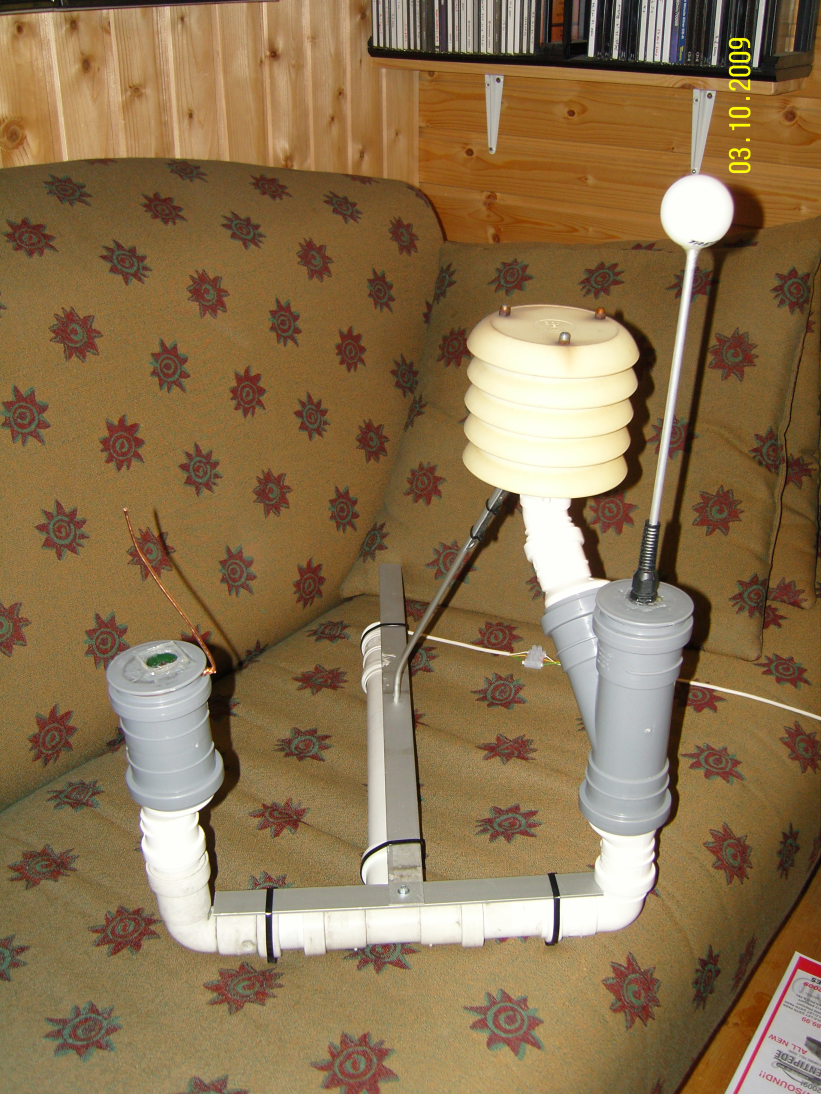

Alla kuva nykyisestä (lokakuu 2009) mittausjärjestelmästä. Vasemmalla on UV Indeksin mittaus, oikealla auringon säteilyn mittaus (fotodiodi pallossa) ja valkoisessa ilmastoidussa kotelossa kosteuden ja lämpötilan mittaus. Kaikki oikealla puolella olevat anturit on kytketty TietoPetrin mainioon 1-wire lämpö/kosteus/aurinkomoduuliin. Kun fotodiodilla ja kosteusanturila on oma jännitesyöttö, on toiminta luotettavampaa. UV Indeksistä lisätietoja löytyy UV Indeksi sivulta. Koko PVC putki on umpinainen, elektroniikka kosteudelta suojattuna sisällä.
